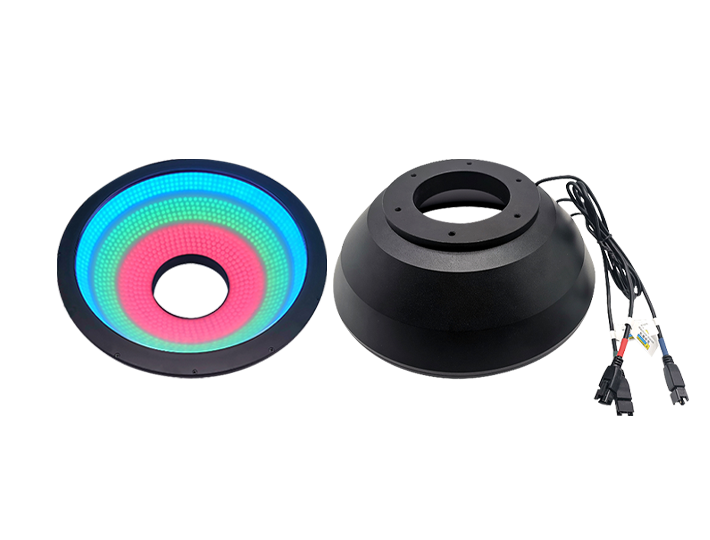

aoi-120 aoi luce dc 24v
|
la luce hifly aoi è costituita da unità di emissione luminosa a led distribuite uniformemente. supporta colore di illuminazione personalizzato, dimensioni di forma e modalità di installazione, ecc. |
|
● diametro esterno massimo di luminescenza:120 mm. |
|
● il livello di luminosità 255 può essere regolato collegato al controller. |
|
● durata: 50.000 ore per la luce rossa e 30.000 ore per la luce bianca. ● adatti per il rilevamento delle saldature delle schede di circuito, il rilevamento di oggetti a più livelli, il rilevamento di caratteri a più colori, ecc. |
| Modello | diametro esterno di luminescenza (errore ±5 mm) | tensione (v) | Potenza (w) | tipo di led | peso ((g) | |||
| rosso | blu | verde | bianco | |||||
| aoi-120 | 120 mm | 24 | 3 | 8 | 7 | — | smd | ≈ 600 |
| aoi-134 | 134 mm | 24 | 4 | 9 | 6 | — | smd | ≈ 700 |
| aoi-150 | 150 mm | 24 | 4 | 12 | 9 | — | smd | ≈ 750 |
| aoi-180 | 180 mm | 24 | 6 | 16 | 11 | — | smd | ≈ 1000 |
| aoi-211 | 211 mm | 24 | 8 | 11 | 13 | 11 | smd | ≈ 1250 |
| aoi-250 | 250 mm | 24 | 10 | 16 | 16 | 16 | smd | ≈1700 |
| Vi preghiamo di contattarci per saperne di più! | ||||||||
| Modello | aoi-120 | ||
| categoria | aoi luce | ||
| tipo di led | smd | ||
| emettono colore | rosso | blu | verde |
| lunghezza d'onda | 620-635 nm | 465-470 nm | 525-530 nm |
| temperatura del colore | — | — | — |
| potenza | 3wmax. | 8wmax. | 7wmax. |
| volti di ingresso | corrente continua 24V | ||
| lunghezza del cavo | 0,5 m | ||
| tappo terminale | testa piatta 3pin2 pin | ||
| definizione del connettore | 1:positivo ((+) rosso; 2:lascia vuoto; 3:negativo ((-) nero. | ||
| materiale di conchiglia | Legatura di alluminio ((superficie scura per ossidazione) | ||
| raffreddamento | raffreddamento naturale | ||
| dimensioni | φ123,3 mmxφ28 mmxh52 mm | ||
| parametri di durezza della conchiglia | carico statico 230n±10n,tempo 5 minuti Area di contatto: diametro 30 mm livello energetico:5j elementi: sfera di acciaio di diametro 50 mm,500 g±25 g |
||
| Capacità di isolamento elettrico | resistenza isolante dc500v> 20 megohm | ||
| requisiti di resistenza alla pressione | Ac1000 v10ma/5s | ||
| indice di infiammabilità | iec60707 | ||
| temperatura di funzionamento e umidità | temperatura: da 0 a 50 oC, umidità: da 20% a 85% (non condensante) | ||
| durata di vita | sotto le nostre condizioni di utilizzo specificate, 50.000 ore per luce rossa e 30.000 ore per la luce bianca, la luminosità è ridotta al 50% del valore di fabbrica |
||
| periodo di garanzia | le condizioni di utilizzazione specificate dalla società,la garanzia è di due anni dalla data di spedizione e entro due anni,se si verifica un problema di guasto,può essere riparato o sostituito gratuitamente | ||
| servizi a valore aggiunto | supporto tecnico gratuito di un anno | ||
| Controller di luminosità (facoltativo) | 1.controller analogo 2.controller digitale | ||
| accoppiamento (facoltativo) | 1.cavo di estensione della sorgente luminosa 2.cavo di adattamento del connettore | ||

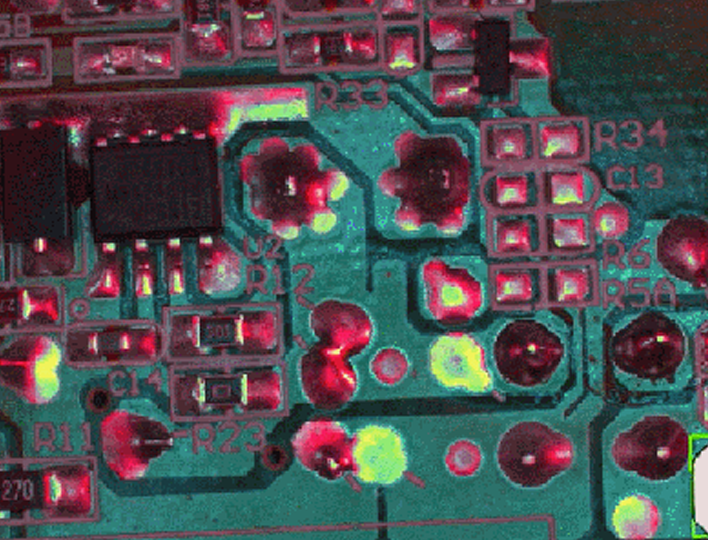

rilevamento dei punti di saldatura della lampada
Le fonti luminose ordinarie non possono rilevare chiaramente la situazione di meno saldatura e di saldatura mancante. aoi controlla il piano o la condizione stereo della giunzione di saldatura della piastra della lampada attraverso speciali principi ottici per identificare con precisione i difetti e contribuire a migliorare la qualità del

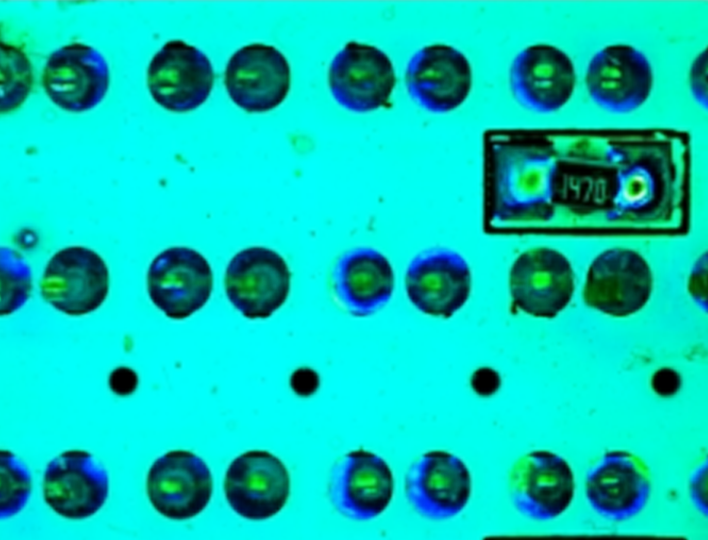

rilevamento della saldatura a perline della lampada a led
le lampadine sono disposte in ordine sulla lampada mediante saldatura. e il piccolo volume della lampadina nella saldatura l'esistenza di difetti sottili non sono facili da percepire.

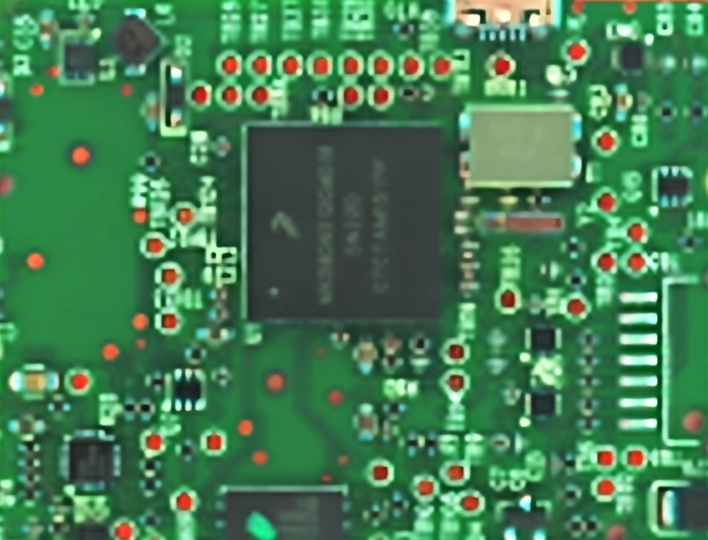

rilevamento dei punti di saldatura della piastra di PCB
ci sono molti tipi di colori sulla piastra PCB, e l'interferenza è forte. la giuntura di saldatura è piccola e i difetti sottili non sono evidenti. i difetti sottili sono evidenti sotto l'illuminazione Aoi, che migliora la precisione del rilevamento.

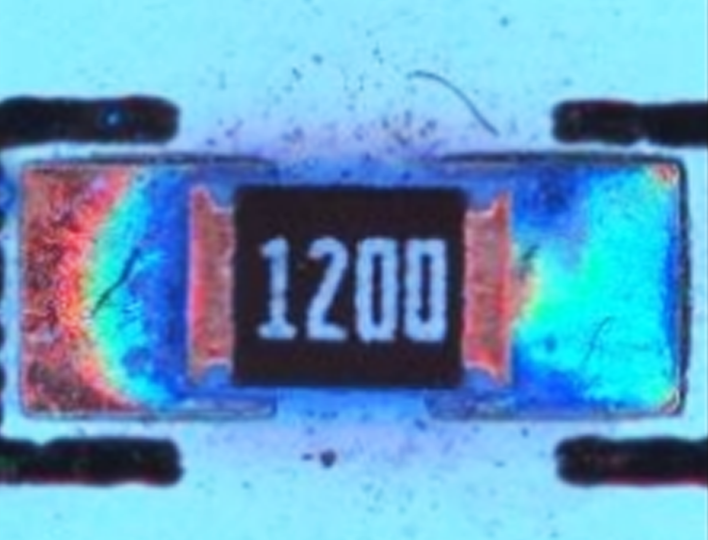

rilevazione di difetti di saldatura a fette
Dopo la saldatura del chip, la saldatura ok e ng deve essere classificata e uscita. in base alla zona di saldatura, la condizione è divisa in mezza saldatura o saldatura mancante.
Q1. Posso avere un ordine di campione peraoi luce- Non lo so.
a: sì, gli ordini di campione e gli ordini sono accettabili.
- Non lo so.
Q2. Qual è il tempo di consegna?
a: 3-5 giorni per ordini di campioni/piccoli (< 50 pezzi), 1-2 settimane per gli acquisti in blocco (> 50 pezzi).
- Non lo so.
Q3. Qual e' il vostro MOQ per ilaoi luce- Non lo so.
A: il MOQ è 1pcs.
- Non lo so.
Q4. Qual è il termine di spedizione e quanto tempo ci vuole per arrivare?
A: di solito spediamo via DHL, UPS, FedEx o TNT. Di solito ci vogliono 5-7 giorni per via aerea. La spedizione via mare è anche accettabile.
- Non lo so.
Q5. Come effettuare un ordine per- Non lo so.- La luce?
a: 1. confermare parametri quali fov e wd;
2. confermare la forma, lo stato, il materiale e il colore dell'oggetto rilevato;
3. conferma dell'ordine e preventivo;
4. pagare gli ordini e organizzare la produzione;
5. controllare il prodotto e organizzare la consegna.
- Non lo so.
Q6. Lei sostiene le etichette private?
A: Sì, lo facciamo.
- Non lo so.
Q7: quanto dura la garanzia del prodotto?
a: offriamo 2-5 anni di garanzia per i nostri prodotti.
- Non lo so.
Q8: come si fa a gestire i prodotti difettosi?
a: 1, i nostri prodotti sono prodotti in un rigoroso sistema di controllo della qualità con un tasso difettoso dello 0,2%.
2, se durante il periodo di garanzia si verificano danni, disfunzioni o errori non artificiali, i clienti possono procedere a riparazioni, sostituzioni o rimborsi parziali/pieni.
