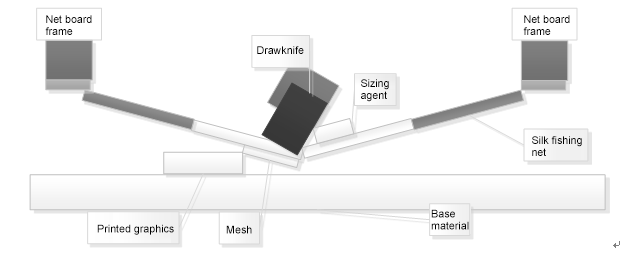

A serigrafia é o processo chave da fabricação de baterias, posicionamento visual da posição de impressão para guiar a impressão da plataforma UVW e reinspecção de defeitos após a impressão.
Partilhar
1) antecedentes do projecto:
Descrição dos requisitos:
Requisitos de posicionamento: fotografar os quatro cantos ou pontos de marcação da bolacha de silício, localizar a posição de impressão e orientar a impressão da plataforma UVW;
Requisitos de detecção:
1. detecção de danos na borda da bateria;
2.detetar a sujeira na bateria, como cinzas, impressões digitais, etc.;
3.Reverificar se a bateria impressa está rachada ou quebrada.
Requisitos técnicos:
A precisão estática é de cerca de ± 0,005 mm, a precisão dinâmica é de cerca de ± 0,015 mm.
2) Arquitetura de soluções:
O sistema de visão de posicionamento é constituído por uma câmara industrial de resolução de 5 MP, uma lente industrial da série HF e uma fonte de luz anel.
A câmara industrial de digitalização de linha 2K, a lente kf e a fonte de luz de linha constituem o sistema de visão de inspecção.
3) Vantagens do programa:
1.alta precisão, através da calibração em quadro de xadrez em preto e branco, correcção da distorção radial e da distorção de perspectiva.
2. baixo consumo, tempo de processo de posicionamento ≤ 150 ms, tempo de processo de detecção de bordas ≤ 200 ms.
3. baseado na plataforma VM, com uma riqueza de módulos de algoritmo de alto desempenho, algoritmo de posicionamento baseado na correspondência de características, algoritmo de detecção de defeitos de borda baseado em ferramentas de detecção de defeitos lineares.
4.Solução de câmara económica, de baixo custo e de alto desempenho.
