Kiểm tra giỏ hoa là bài kiểm tra được lắp đặt giữa quá trình làm sạch trước khi kiểm tra và phân loại các tấm wafer silic. Loại bỏ các tấm wafer silic bị lỗi để giảm thiểu khả năng máy phân loại ngừng hoạt động, từ đó tăng cường năng suất sản xuất tổng thể.
Chia sẻ
1) Hậu quả dự án:
Yêu cầu dự án:
Do có silicon bị hư hại còn sót lại trong máy phân loại silicon, dẫn đến thời gian ngừng hoạt động, cần phải loại bỏ thủ công các mảnh silicon bị vỡ trong máy, điều này mất nhiều thời gian và ảnh hưởng trực tiếp đến năng suất. Khách hàng cần lấy silicon bị vỡ ra khỏi máy phân loại, đồng thời dành không gian xả cho nhiều khay hoa, để một công nhân có thể quản lý nhiều dây chuyền, đạt được cải thiện năng suất mà không cần đầu tư quá nhiều nhân lực.
Yêu cầu kỹ thuật:

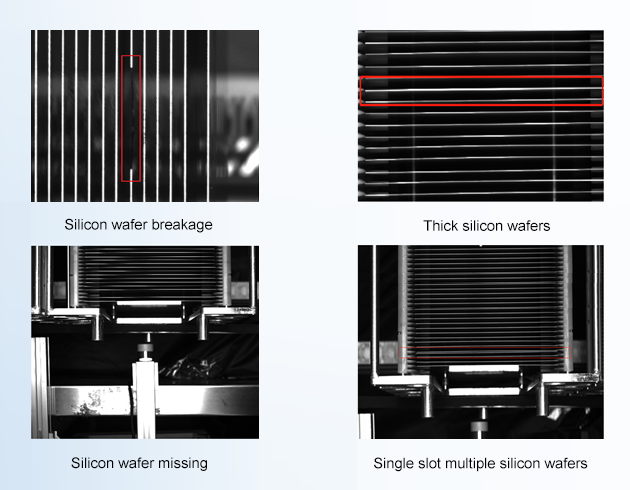

Các phiến silicon trong container được kiểm tra tổng thể để phát hiện xem liệu phiến silicon trong khay hoa có bị dư, thiếu, dày, vỡ hay răng sai không. Các sản phẩm lỗi được chọn lọc để nâng cao tỷ lệ sản phẩm đạt chuẩn. Thời gian CT yêu cầu là trong vòng 3 giây.
2). Kiến trúc giải pháp:

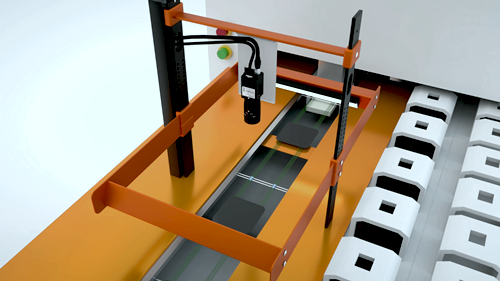

Phương án sử dụng 5 triệu camera mảng khu vực nhỏ và nền tảng phát triển thuật toán VM để thực hiện việc kiểm tra wafer silicon trong giỏ hoa.

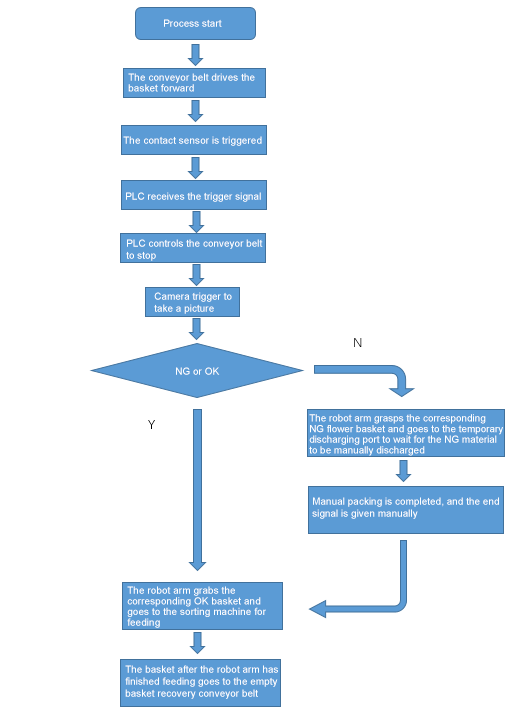

(1)Ý tưởng quy trình:
(2) Ý tưởng lựa chọn: Đối tượng kiểm tra là wafer silicon trong giỏ hoa. Để duy trì sự ổn định của đặc trưng và tránh bỏ sót do góc chiếu quá lớn, ánh sáng bề mặt 4 lỗ được chọn để bao phủ trường nhìn hình ảnh, và giảm góc chiếu của máy ảnh cũng như giảm nguy cơ bỏ sót độ cao bằng cách kiểm tra liên tiếp qua nhiều máy ảnh và nhiều khu vực.
(3) Ý tưởng điều chỉnh: Điều chỉnh hình ảnh phơi sáng sao cho mức xám wafer silicon trong mỗi hình ảnh từ máy ảnh là thống nhất, đảm bảo chất lượng hình ảnh vùng chuyển đổi 1 đến 2 pixel giữa cạnh wafer silicon và nền, điều chỉnh vị trí cảm biến và kiểm tra với phần điện, cố gắng đảm bảo rằng giỏ hoa nằm ở trung tâm hình ảnh của máy ảnh.
3). Ưu điểm của chương trình:
1. chất lượng hình ảnh: độ sáng đều, không bị biến dạng kéo giãn, vùng chuyển tiếp mép rõ ràng.
2. thời gian thuật toán: máy tính công nghiệp kéo 8, dây chuyền kép phát hiện và ổn định mất 2s.
3. khả năng thích ứng cảnh: tỷ lệ bỏ sót <1%, tỷ lệ phát hiện sai <1%.
4. giá trị cho khách hàng: hành động lấy tấm silic bị vỡ được thực hiện bên ngoài máy phân loại, và không gian bố trí của nhiều nhóm giỏ hoa được dự trữ, để một công nhân có thể quản lý nhiều dòng, đạt được cải thiện năng suất trong khi tránh đầu tư nhân sự lớn.
